数据库表关系

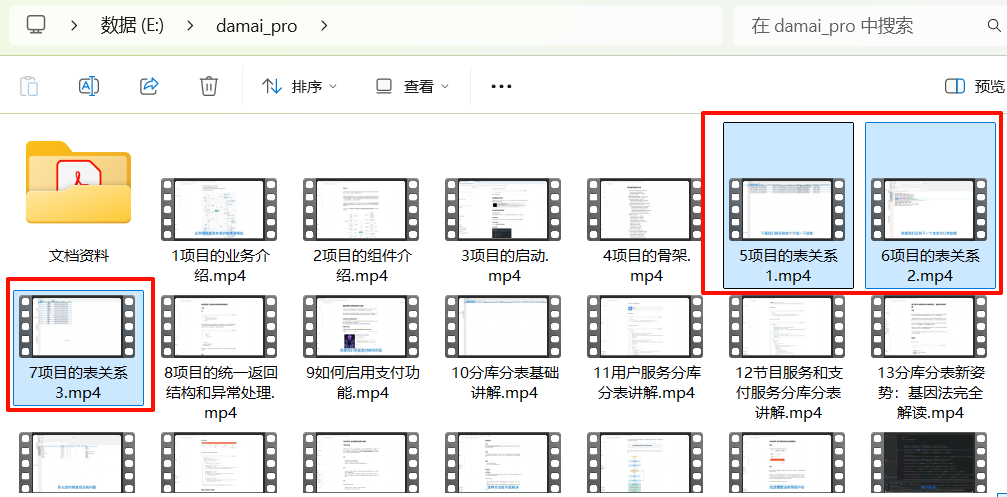

视频

设计思路与核心细节

项目并非简单的 CRUD 堆砌，而是典型的“高并发微服务架构”下的数据库设计范本。其设计核心在于性能优先、数据隔离、以及对分库分表场景的深度适配。

一、核心设计思路 (Macro Design Strategy)

1. 垂直拆分：一服务一库 (Microservice Isolation)

思路：遵循微服务架构原则，数据的所有权归属于特定的服务。
落地：
- 用户服务 -> damai_user 库
- 节目服务 -> damai_program 库
- 订单服务 -> damai_order 库
- 支付服务 -> damai_pay 库
价值：避免跨服务直接连库查询（这是微服务大忌），强制通过 RPC 接口调用，降低耦合度。

2. 水平拆分：分库分表 (Sharding Strategy)

思路：针对数据量极大的表（如订单、用户），单表无法承载海量数据，必须进行水平切分。
落地：项目采用了“2库 x 4表”的策略（如 damai_order_0, damai_order_1）。
关键点：学习时不需要分出 32 个库这么夸张，只要配置好了 ShardingSphere，从 2 个库扩展到 16 个库只是修改配置文件的分片规则而已，核心是为什么掌握分片原理就能很容易实现分库分表？。

3. 读写分离与反范式设计 (Denormalization)

思路：为了应对高并发查询，牺牲空间换时间，打破数据库范式（3NF），进行适当的数据冗余。
落地（典型案例）：订单表 (d_order) 冗余了大量节目信息。
- 现象：d_order 表中不仅存了 program_id，还存了 program_title (标题)、program_place (地点)、program_show_time (演出时间) 等。
- 原因：用户查看订单列表是高频操作。如果不冗余，查询订单时必须远程调用节目服务（RPC）或跨库 Join，这将导致严重的性能瓶颈。冗余后，单表查询即可出结果，效率极高。

二、极具价值的处理细节 (Implementation Details)

1. 解决分库分表后的“读扩散”问题

痛点：用户表按 user_id 分片。但用户登录时，往往是用 手机号 或邮箱登录，此时不知道 user_id，就不知道去哪个分片查，会导致全库扫描（读扩散）。
神来之笔：设计了 d_user_mobile (手机号表) 和 d_user_email (邮箱表)。
- 这两张表不做分片（或按手机号分片），专门用来建立 手机号 -> user_id 的映射。
- 流程：登录 -> 查手机表拿到 ID -> 根据 ID 路由到具体的分片查用户详情。

2. 字段设计的“基建标准”

强制字段：每张表必须包含 id (主键)、create_time (创建时间)、edit_time (编辑时间)、status (逻辑删除/状态)。这是企业级开发的硬性规范，用于审计和数据追踪。
枚举映射注释：在 SQL 建表语句的 COMMENT 中，明确写出状态码的含义（如 1:未支付 2:已取消）。这比单独的文档更有效，能防止代码中的枚举定义与数据库状态不一致。

3. 安全与渠道隔离

敏感数据加密：用户表中的 id_number (身份证)、mobile、address 等隐私字段，在入库前全部加密存储，防止脱库泄露。
渠道隔离 (d_channel_data)：针对 PC、小程序、APP 等不同端，分配不同的 code 和 密钥对 (RSA/AES)。这意味着不同端的请求参数加密方式不同，极大提高了接口被爬虫破解的门槛。

4. 层次化的节目数据结构

节目数据设计得非常细致，分为四层结构，支撑了复杂的选座业务：
1. 节目 (Program)：如“周杰伦演唱会”。
2. 场次 (ShowTime)：如“5月20日场”、“5月21日场”。
3. 票档 (TicketCategory)：如“内场1280元”、“看台580元”。
4. 座位 (Seat)：具体的排号、座号，关联到票档。

三、如何学会和使用这些设计？

1. 逆向思维训练（不要只看，要画）

练习方法：在看视频前，先自己构思：“如果让我设计一个支持选座的订单表，我会怎么设计？”
对比复盘：然后看视频，你会发现自己可能漏掉了“冗余节目名称”或者“手机号映射表”。这种**“我以为VS实际是”**的冲击，能让你对架构设计的理解最深刻。

2. 关注“反常”之处

当你看到数据库里有看起来“重复”或“多余”的设计时（比如单独的手机号表，或者订单里存了图片地址），不要觉得是作者乱写。
思考逻辑：问自己“在高并发下，如果不这么做会怎样？”。通常这些“反常”都是为了性能（减少 Join）或扩展性（分库分表路由）做的妥协。

3. 落地到你的项目

枚举管理：学习项目中将数据库 tinyint 状态字段与 Java Enum 严格对应的做法。
基类抽取：在你的代码中，将 create_time, update_time, id 抽取为 BaseEntity，利用 MyBatis Plus 的自动填充功能处理，不要每次手动 set 时间。
敏感数据：模仿项目中的加密逻辑，在 Service 层切面或工具类中统一处理手机号等敏感信息的加密解密。

通过理解这些表结构背后的业务场景（高并发读写）和技术限制（分库分表路由），你不仅能学会这个项目，还能具备设计中大型系统数据库的能力。

基础数据服务

d_channel_data

CREATE TABLE `d_channel_data` (
  `id` bigint(64) NOT NULL COMMENT 'id',
  `name` varchar(50) DEFAULT NULL COMMENT '名称',
  `code` varchar(50) NOT NULL COMMENT '编码',
  `introduce` varchar(500) DEFAULT NULL COMMENT '介绍描述',
  `sign_public_key` text NOT NULL COMMENT 'rsa签名公钥',
  `sign_secret_key` text NOT NULL COMMENT 'rsa签名秘钥',
  `aes_key` text COMMENT 'aes秘钥',
  `data_public_key` text COMMENT 'rsa参数公钥',
  `data_secret_key` text COMMENT 'rsa参数私钥',
  `token_secret` text NOT NULL COMMENT 'token秘钥',
  `status` int(1) DEFAULT '1' COMMENT '状态 1:启用 0:禁用',
  `edit_time` datetime DEFAULT NULL COMMENT '编辑时间',
  `create_time` datetime DEFAULT NULL COMMENT '创建时间',
  PRIMARY KEY (`id`),
  UNIQUE KEY `code_IDX` (`code`) USING BTREE
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COMMENT='渠道基础数据信息';

d_area

CREATE TABLE `d_area` (
  `id` bigint(20) NOT NULL AUTO_INCREMENT COMMENT '区域id',
  `parent_id` bigint(20) NOT NULL DEFAULT '0' COMMENT '父区域id',
  `name` varchar(120) NOT NULL COMMENT '区域名字',
  `type` int(11) NOT NULL DEFAULT '2' COMMENT '1:省 2:区 3:县',
  `municipality` tinyint(1) NOT NULL DEFAULT '0' COMMENT '1:是 0:否',
  `create_time` datetime DEFAULT NULL COMMENT '创建时间',
  `edit_time` datetime DEFAULT NULL COMMENT '编辑时间',
  `status` tinyint(1) DEFAULT '1' COMMENT '1:正常 0:删除',
  PRIMARY KEY (`id`),
  KEY `parent_id` (`parent_id`),
  KEY `ctype` (`type`)
) ENGINE=InnoDB AUTO_INCREMENT=3409 DEFAULT CHARSET=utf8 COMMENT='地区表';

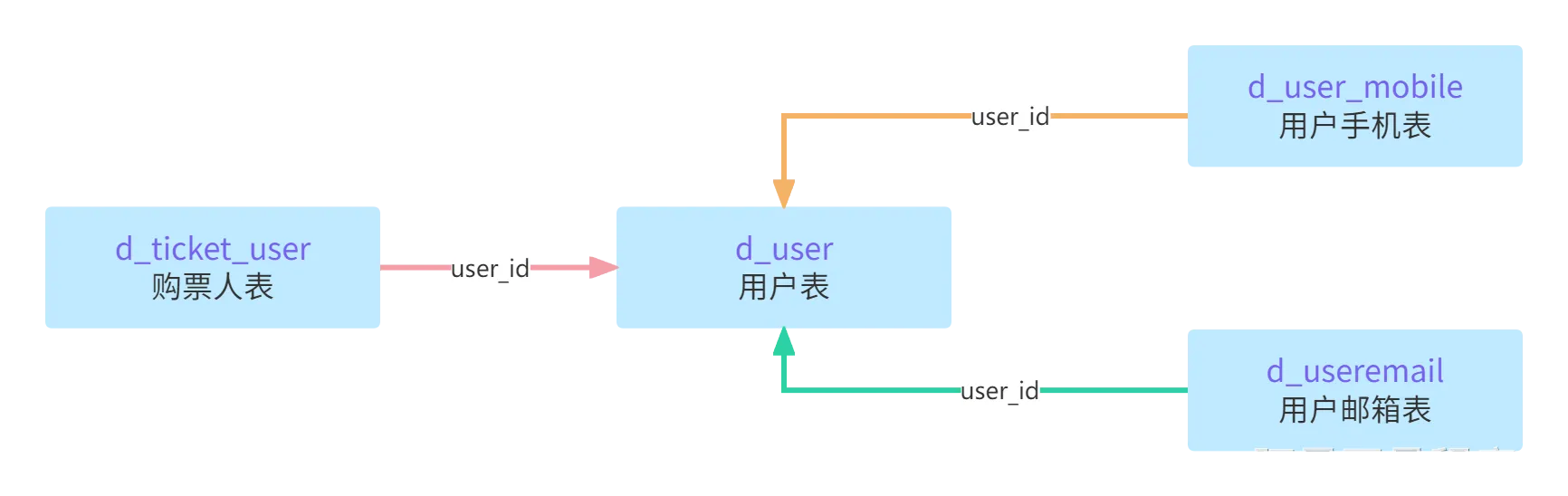

表关系

用户服务

d_user 用户表

CREATE TABLE `d_user` (
  `id` bigint(20) NOT NULL COMMENT '主键id',
  `name` varchar(256) DEFAULT NULL COMMENT '用户名字',
  `rel_name` varchar(256) DEFAULT NULL COMMENT '用户真实名字',
  `mobile` varchar(512) NOT NULL COMMENT '手机号',
  `gender` int(11) NOT NULL DEFAULT '1' COMMENT '1:男 2:女',
  `password` varchar(512) DEFAULT NULL COMMENT '密码',
  `email_status` tinyint(1) NOT NULL DEFAULT '0' COMMENT '是否邮箱认证 1:已验证 0:未验证',
  `email` varchar(256) DEFAULT NULL COMMENT '邮箱地址',
  `rel_authentication_status` tinyint(1) NOT NULL DEFAULT '0' COMMENT '是否实名认证 1:已验证 0:未验证',
  `id_number` varchar(512) DEFAULT NULL COMMENT '身份证号码',
  `address` varchar(256) DEFAULT NULL COMMENT '收货地址',
  `create_time` datetime DEFAULT NULL COMMENT '创建时间',
  `edit_time` datetime DEFAULT NULL COMMENT '编辑时间',
  `status` tinyint(1) NOT NULL DEFAULT '1' COMMENT '1:正常 0:删除',
  PRIMARY KEY (`id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COMMENT='用户表';

d_user_mobile 用户手机表

CREATE TABLE `d_user_mobile` (
  `id` bigint(20) NOT NULL COMMENT '主键id',
  `user_id` bigint(20) NOT NULL COMMENT '用户id',
  `mobile` varchar(512) NOT NULL COMMENT '手机号',
  `create_time` datetime NOT NULL COMMENT '创建时间',
  `edit_time` datetime NOT NULL COMMENT '编辑时间',
  `status` tinyint(1) NOT NULL DEFAULT '1' COMMENT '1:正常 0:删除',
  PRIMARY KEY (`id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COMMENT='用户手机表';

d_user_email 用户邮箱表

CREATE TABLE `d_user_email` (
  `id` bigint(20) NOT NULL COMMENT '主键id',
  `user_id` bigint(20) NOT NULL COMMENT '用户id',
  `email` varchar(512) NOT NULL COMMENT '邮箱',
  `create_time` datetime NOT NULL COMMENT '创建时间',
  `edit_time` datetime NOT NULL COMMENT '编辑时间',
  `status` tinyint(1) NOT NULL DEFAULT '1' COMMENT '1:正常 0:删除',
  PRIMARY KEY (`id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COMMENT='用户邮箱表';

d_ticket_user 购票人表

CREATE TABLE `d_ticket_user` (
  `id` bigint(20) NOT NULL COMMENT '主键id',
  `user_id` bigint(20) NOT NULL COMMENT '用户id',
  `rel_name` varchar(256) NOT NULL COMMENT '用户真实名字',
  `id_type` int(11) NOT NULL DEFAULT '1' COMMENT '证件类型 1:身份证 2:港澳台居民居住证 3:港澳居民来往内地通行证 4:台湾居民来往内地通行证 5:护照 6:外国人永久居住证',
  `id_number` varchar(512) NOT NULL COMMENT '证件号码',
  `create_time` datetime NOT NULL COMMENT '创建时间',
  `edit_time` datetime NOT NULL COMMENT '编辑时间',
  `status` tinyint(1) NOT NULL DEFAULT '1' COMMENT '1:正常 0:删除',
  PRIMARY KEY (`id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COMMENT='购票人表';

注意

单独设计出 d_user_mobile 用户手机表和 d_user_email 用户邮箱表是因为用户登录时，可以使用手机号或者邮箱登录，而用户表在分库分表时，选择的分片键是用户id，所以要设计出这两张表，根据手机号或者邮箱查询到用户id，然后使用用户id查询用户信息

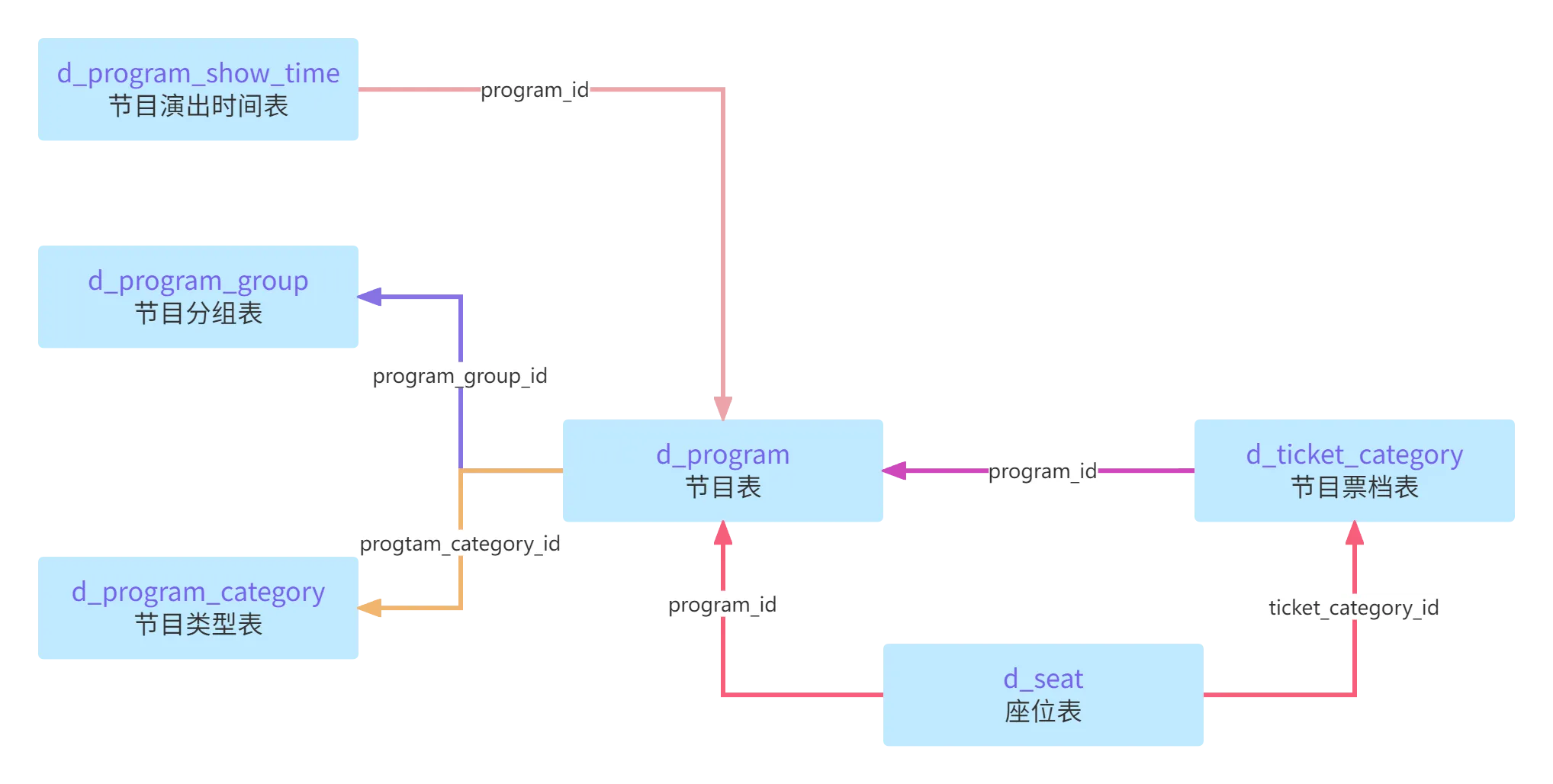

表关系

节目服务

d_program 节目表

CREATE TABLE `d_program` (
  `id` bigint(20) NOT NULL COMMENT '主键id',
  `program_group_id` bigint(20) NOT NULL COMMENT '节目分组id',
  `prime` tinyint(1) NOT NULL DEFAULT '1' COMMENT '当属于同一个节目分组时 是否为主要节目 0:否 1:是',
  `area_id` bigint(20) NOT NULL COMMENT '所在区域id',
  `program_category_id` bigint(20) NOT NULL COMMENT '节目类型表id',
  `parent_program_category_id` bigint(20) NOT NULL COMMENT '父节目类型表id',
  `title` varchar(512) NOT NULL COMMENT '标题',
  `actor` varchar(256) DEFAULT NULL COMMENT '艺人',
  `place` varchar(100) DEFAULT NULL COMMENT '地点',
  `item_picture` text COMMENT '项目图片',
  `pre_sell` tinyint(1) NOT NULL DEFAULT '1' COMMENT '预售 1:是 0:否',
  `pre_sell_instruction` varchar(256) DEFAULT NULL COMMENT '预售说明',
  `important_notice` varchar(100) DEFAULT NULL COMMENT '重要通知',
  `detail` text NOT NULL COMMENT '项目详情',
  `per_order_limit_purchase_count` int(11) DEFAULT '6' COMMENT '每笔订单最多购买数量',
  `per_account_limit_purchase_count` int(11) DEFAULT '6' COMMENT '每个账号最多购买数量',
  `refund_ticket_rule` varchar(512) DEFAULT NULL COMMENT '退票/换票规则',
  `delivery_instruction` varchar(512) DEFAULT NULL COMMENT '配送信息说明',
  `entry_rule` varchar(512) DEFAULT NULL COMMENT '入场规则',
  `child_purchase` varchar(512) DEFAULT NULL COMMENT '儿童购票',
  `invoice_specification` varchar(512) DEFAULT NULL COMMENT '发票说明',
  `real_ticket_purchase_rule` text COMMENT '实名购票规则',
  `abnormal_order_description` text COMMENT '异常排单说明',
  `kind_reminder` text COMMENT '温馨提示',
  `performance_duration` varchar(100) DEFAULT NULL COMMENT '演出时长',
  `entry_time` varchar(512) DEFAULT NULL COMMENT '入场时间',
  `min_performance_count` int(11) DEFAULT NULL COMMENT '最低演出曲目',
  `main_actor` varchar(100) DEFAULT NULL COMMENT '主要演员',
  `min_performance_duration` varchar(100) DEFAULT NULL COMMENT '最低演出时长',
  `prohibited_item` text COMMENT '禁止携带物品',
  `deposit_specification` varchar(512) DEFAULT NULL COMMENT '寄存说明',
  `total_count` bigint(20) DEFAULT NULL COMMENT '大麦网初始开售时全场可售门票总张数',
  `permit_refund` tinyint(1) NOT NULL DEFAULT '0' COMMENT '是否允许退款  0:不支持退 1:条件退 2:全部退',
  `refund_explain` varchar(512) DEFAULT NULL COMMENT '退款说明',
  `rel_name_ticket_entrance` tinyint(1) NOT NULL DEFAULT '0' COMMENT '实名制购票和入场 1:是 0:否',
  `rel_name_ticket_entrance_explain` varchar(512) DEFAULT NULL COMMENT '实名制购票和入场说明',
  `permit_choose_seat` tinyint(1) NOT NULL DEFAULT '0' COMMENT '是否允许选座 1:允许选座 0:不允许选座',
  `choose_seat_explain` varchar(512) DEFAULT NULL COMMENT '选座说明',
  `electronic_delivery_ticket` tinyint(1) NOT NULL DEFAULT '1' COMMENT '电子票/快递票 0:都没有1:电子票 2:快递票',
  `electronic_delivery_ticket_explain` varchar(512) DEFAULT NULL COMMENT '电子票说明',
  `electronic_invoice` tinyint(1) NOT NULL DEFAULT '1' COMMENT '电子发票 1:是 0:不是',
  `electronic_invoice_explain` varchar(512) DEFAULT NULL COMMENT '电子发票说明',
  `high_heat` tinyint(1) NOT NULL DEFAULT '0' COMMENT '高热度节目 0:否 1:是',
  `program_status` tinyint(1) NOT NULL DEFAULT '1' COMMENT '节目状态 1:上架 0:下架',
  `issue_time` datetime DEFAULT NULL COMMENT '上架发行时间',
  `create_time` datetime NOT NULL COMMENT '创建时间',
  `edit_time` datetime NOT NULL COMMENT '编辑时间',
  `status` tinyint(1) NOT NULL DEFAULT '1' COMMENT '1:正常 0:删除',
  PRIMARY KEY (`id`),
  KEY `program_group_id_idx` (`program_group_id`) USING BTREE,
  KEY `issue_time_idx` (`issue_time`) USING BTREE
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COMMENT='节目表';

d_program_group 节目分组表

CREATE TABLE `d_program_group` (
  `id` bigint(20) NOT NULL COMMENT '主键id',
  `program_json` text COMMENT '节目json',
  `create_time` datetime NOT NULL COMMENT '创建时间',
  `edit_time` datetime NOT NULL COMMENT '编辑时间',
  `status` tinyint(1) NOT NULL DEFAULT '1' COMMENT '1:正常 0:删除',
  PRIMARY KEY (`id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COMMENT='节目分组表';

d_program_category 节目类型表

CREATE TABLE `d_program_category` (
  `id` bigint(20) NOT NULL AUTO_INCREMENT COMMENT '主键id',
  `parent_id` bigint(20) NOT NULL DEFAULT '0' COMMENT '父id',
  `name` varchar(120) NOT NULL COMMENT '名字',
  `type` int(11) NOT NULL DEFAULT '2' COMMENT '1:一级种类 2:二级种类',
  `create_time` datetime NOT NULL COMMENT '创建时间',
  `edit_time` datetime NOT NULL COMMENT '编辑时间',
  `status` tinyint(1) NOT NULL DEFAULT '1' COMMENT '1:正常 0:删除',
  PRIMARY KEY (`id`),
  UNIQUE KEY `parent_id_name_type_idx` (`parent_id`,`name`,`type`) USING BTREE,
  KEY `parent_id` (`parent_id`),
  KEY `ctype` (`type`)
) ENGINE=InnoDB AUTO_INCREMENT=22 DEFAULT CHARSET=utf8 COMMENT='节目类型表';

d_program_show_time 节目演出时间表

CREATE TABLE `d_program_show_time` (
  `id` bigint(20) NOT NULL COMMENT '主键id',
  `program_id` bigint(20) NOT NULL COMMENT '节目表id',
  `show_time` datetime NOT NULL COMMENT '演出时间',
  `show_day_time` datetime DEFAULT NULL COMMENT '演出时间(精确到天)',
  `show_week_time` varchar(64) NOT NULL COMMENT '演出时间所在的星期',
  `area_id` bigint(20) DEFAULT NULL COMMENT '地区id',
  `create_time` datetime DEFAULT NULL COMMENT '创建时间',
  `edit_time` datetime DEFAULT NULL COMMENT '编辑时间',
  `status` tinyint(1) NOT NULL DEFAULT '1' COMMENT '1:正常 0:删除',
  PRIMARY KEY (`id`),
  KEY `program_id_idx` (`program_id`) USING BTREE,
  KEY `show_time_idx` (`show_time`) USING BTREE,
  KEY `show_day_time_idx` (`show_day_time`) USING BTREE
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COMMENT='节目演出时间表';

d_ticket_category 节目票档表

CREATE TABLE `d_ticket_category` (
  `id` bigint(20) NOT NULL COMMENT '主键id',
  `program_id` bigint(20) NOT NULL COMMENT '节目表id',
  `introduce` varchar(256) NOT NULL COMMENT '介绍',
  `price` decimal(10,0) NOT NULL COMMENT '价格',
  `total_number` bigint(20) NOT NULL COMMENT '总数量',
  `remain_number` bigint(20) NOT NULL COMMENT '剩余数量',
  `create_time` datetime NOT NULL COMMENT '创建时间',
  `edit_time` datetime NOT NULL COMMENT '编辑时间',
  `status` tinyint(1) NOT NULL DEFAULT '1' COMMENT '1:正常 0:删除',
  PRIMARY KEY (`id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COMMENT='节目票档表';

d_seat

CREATE TABLE `d_seat` (
  `id` bigint(20) NOT NULL COMMENT '主键id',
  `program_id` bigint(20) NOT NULL COMMENT '节目表id',
  `ticket_category_id` bigint(20) NOT NULL COMMENT '节目票档id',
  `row_code` int(11) NOT NULL COMMENT '排号',
  `col_code` int(11) NOT NULL COMMENT '列号',
  `seat_type` int(3) NOT NULL COMMENT '座位类型 详见seatType枚举',
  `price` decimal(10,0) NOT NULL COMMENT '座位价格',
  `sell_status` int(3) NOT NULL DEFAULT '1' COMMENT '1未售卖 2锁定 3已售卖',
  `create_time` datetime NOT NULL COMMENT '创建时间',
  `edit_time` datetime NOT NULL COMMENT '编辑时间',
  `status` tinyint(1) NOT NULL DEFAULT '1' COMMENT '1:正常 0:删除',
  PRIMARY KEY (`id`),
  KEY `program_id_idx` (`program_id`) USING BTREE,
  KEY `row_code_idx` (`row_code`) USING BTREE,
  KEY `col_code_idx` (`col_code`) USING BTREE
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COMMENT='座位表';

表关系

订单服务

d_order

CREATE TABLE `d_order` (
  `id` bigint NOT NULL COMMENT '主键id',
  `order_number` bigint NOT NULL COMMENT '订单编号',
  `identifier_id` bigint DEFAULT NULL COMMENT '记录id',
  `program_id` bigint NOT NULL COMMENT '节目表id',
  `program_item_picture` varchar(1024) DEFAULT NULL COMMENT '节目图片介绍',
  `user_id` bigint NOT NULL COMMENT '用户id',
  `program_title` varchar(512) DEFAULT NULL COMMENT '节目标题',
  `program_place` varchar(100) DEFAULT NULL COMMENT '节目地点',
  `program_show_time` datetime DEFAULT NULL COMMENT '节目演出时间',
  `program_permit_choose_seat` tinyint(1) NOT NULL COMMENT '节目是否允许选座 1:允许选座 0:不允许选座',
  `distribution_mode` varchar(256) DEFAULT NULL COMMENT '配送方式',
  `take_ticket_mode` varchar(256) DEFAULT NULL COMMENT '取票方式',
  `order_price` decimal(10,0) DEFAULT NULL COMMENT '订单价格',
  `pay_order_type` int DEFAULT NULL COMMENT '支付订单方式',
  `order_status` int DEFAULT '1' COMMENT '订单状态 1:未支付 2:已取消 3:已支付 4:已退单',
  `reconciliation_status` int DEFAULT '1' COMMENT '对账状态 1:未对账 -1:对账完成有问题 2:对账完成没有问题 3:对账有问题处理完毕',
  `order_version` int NOT NULL DEFAULT '1' COMMENT '创建订单的版本',
  `create_order_time` datetime DEFAULT NULL COMMENT '生成订单时间',
  `cancel_order_time` datetime DEFAULT NULL COMMENT '取消订单时间',
  `pay_order_time` datetime DEFAULT NULL COMMENT '支付订单时间',
  `create_time` datetime DEFAULT NULL COMMENT '创建时间',
  `edit_time` datetime DEFAULT NULL COMMENT '编辑时间',
  `status` tinyint(1) DEFAULT '1' COMMENT '1:正常 0:删除',
  PRIMARY KEY (`id`),
  UNIQUE KEY `d_order_order_number_IDX` (`order_number`) USING BTREE,
  KEY `user_id_IDX` (`user_id`) USING BTREE,
  KEY `program_id_IDX` (`program_id`) USING BTREE
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb3 COMMENT='订单表';

d_order_ticket_user

CREATE TABLE `d_order_ticket_user` (
  `id` bigint NOT NULL COMMENT '主键id',
  `order_number` bigint NOT NULL COMMENT '订单编号',
  `program_id` bigint NOT NULL COMMENT '节目表id',
  `user_id` bigint NOT NULL COMMENT '用户id',
  `ticket_user_id` bigint NOT NULL COMMENT '购票人id',
  `seat_id` bigint NOT NULL COMMENT '座位id',
  `seat_info` varchar(100) DEFAULT NULL COMMENT '座位信息',
  `ticket_category_id` bigint DEFAULT NULL COMMENT '节目票档id',
  `order_price` decimal(10,0) DEFAULT NULL COMMENT '订单价格',
  `pay_order_price` decimal(10,0) DEFAULT NULL COMMENT '支付订单价格',
  `pay_order_type` int DEFAULT NULL COMMENT '支付订单方式',
  `order_status` int DEFAULT '1' COMMENT '订单状态 1:未支付 2:已取消 3:已支付 4:已退单',
  `reconciliation_status` int DEFAULT '1' COMMENT '对账状态 1:未对账 -1:对账完成有问题 2:对账完成没有问题 3:对账有问题处理完毕',
  `create_order_time` datetime DEFAULT NULL COMMENT '生成订单时间',
  `cancel_order_time` datetime DEFAULT NULL COMMENT '取消订单时间',
  `pay_order_time` datetime DEFAULT NULL COMMENT '支付订单时间',
  `create_time` datetime DEFAULT NULL COMMENT '创建时间',
  `edit_time` datetime DEFAULT NULL COMMENT '编辑时间',
  `status` tinyint(1) DEFAULT '1' COMMENT '1:正常 0:删除',
  PRIMARY KEY (`id`),
  KEY `d_order_ticket_user_order_id_IDX` (`order_number`) USING BTREE,
  KEY `d_order_ticket_user_user_id_IDX` (`user_id`) USING BTREE,
  KEY `d_order_ticket_user_ticket_user_id_IDX` (`ticket_user_id`) USING BTREE,
  KEY `d_order_ticket_user_create_order_time_IDX` (`create_order_time`) USING BTREE
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb3 COMMENT='购票人订单表';

表关系

支付服务

d_pay_bill

CREATE TABLE `d_pay_bill` (
  `id` bigint(20) NOT NULL COMMENT '主键id',
  `pay_number` varchar(64) DEFAULT NULL COMMENT '支付流水号',
  `out_order_no` varchar(64) NOT NULL COMMENT '商户订单号',
  `pay_channel` varchar(64) DEFAULT NULL COMMENT '支付渠道',
  `pay_scene` varchar(64) DEFAULT NULL COMMENT '支付环境',
  `subject` varchar(512) DEFAULT NULL COMMENT '订单标题',
  `trade_number` varchar(256) DEFAULT NULL COMMENT '三方交易凭证号',
  `pay_amount` decimal(10,0) NOT NULL COMMENT '支付金额',
  `pay_bill_type` int(11) NOT NULL COMMENT '支付种类 详细见枚举PayBillType',
  `pay_bill_status` int(11) NOT NULL DEFAULT '1' COMMENT '账单支付状态 详细见枚举PayBillStatus',
  `pay_time` datetime DEFAULT NULL COMMENT '支付时间',
  `create_time` datetime NOT NULL COMMENT '创建时间',
  `edit_time` datetime NOT NULL COMMENT '修改时间',
  `status` tinyint(1) NOT NULL DEFAULT '1' COMMENT '状态 1：未删除 0：删除',
  PRIMARY KEY (`id`),
  UNIQUE KEY `d_pay_bill_out_order_no_IDX` (`out_order_no`) USING BTREE
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COMMENT='支付表';

d_refund_bill

CREATE TABLE `d_refund_bill` (
  `id` bigint(20) NOT NULL COMMENT '主键id',
  `out_order_no` varchar(64) NOT NULL COMMENT '商户订单号',
  `pay_bill_id` bigint(20) NOT NULL COMMENT '账单id',
  `refund_amount` decimal(10,0) NOT NULL COMMENT '退款金额',
  `refund_status` int(11) NOT NULL DEFAULT '1' COMMENT '账单退款状态 1：未退款 2：已退款',
  `refund_time` datetime DEFAULT NULL COMMENT '退款时间',
  `reason` varchar(50) DEFAULT NULL COMMENT '退款原因',
  `create_time` datetime NOT NULL COMMENT '创建时间',
  `edit_time` datetime NOT NULL COMMENT '修改时间',
  `status` tinyint(1) NOT NULL DEFAULT '1' COMMENT '状态 1：未删除 0：删除',
  PRIMARY KEY (`id`),
  UNIQUE KEY `d_refund_bill_out_order_no_IDX` (`out_order_no`) USING BTREE
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COMMENT='退款表';

表关系

定制化服务

d_rule

CREATE TABLE `d_rule` (
  `id` bigint(20) NOT NULL COMMENT 'id',
  `stat_time` int(11) NOT NULL COMMENT '统计时间',
  `stat_time_type` int(11) NOT NULL COMMENT '统计时间类型 1:秒 2:分钟',
  `threshold` int(11) NOT NULL COMMENT '调用限制阈值',
  `effective_time` int(11) NOT NULL COMMENT '限制时间',
  `effective_time_type` int(11) NOT NULL COMMENT '限制时间类型 1:秒 2:分钟',
  `limit_api` text COMMENT '限制路径 逗号分割',
  `message` varchar(64) DEFAULT NULL COMMENT '限制访问提示语',
  `status` tinyint(4) DEFAULT '1' COMMENT '状态标识1.正常 0. 禁用  (默认1)',
  `create_time` datetime DEFAULT NULL COMMENT '创建时间',
  PRIMARY KEY (`id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COMMENT='调用限制规则表';

d_depth_rule

d_depth_rule

CREATE TABLE `d_depth_rule` (
  `id` bigint(20) NOT NULL COMMENT 'id',
  `start_time_window` varchar(64) NOT NULL COMMENT '[限制开始时间]',
  `end_time_window` varchar(64) NOT NULL COMMENT '[限制结束时间]',
  `stat_time` int(11) NOT NULL COMMENT '统计时间',
  `stat_time_type` int(11) NOT NULL COMMENT '统计时间类型 1:秒 2:分钟',
  `threshold` int(11) NOT NULL COMMENT '调用限制阈值',
  `effective_time` int(11) NOT NULL COMMENT '限制时间',
  `effective_time_type` int(11) NOT NULL COMMENT '限制时间类型 1:秒 2:分钟',
  `limit_api` text COMMENT '限制路径 逗号分割',
  `message` varchar(64) DEFAULT NULL COMMENT '限制访问提示语',
  `status` tinyint(4) DEFAULT '1' COMMENT '状态标识1.正常 0. 禁用  (默认1)',
  `create_time` datetime DEFAULT NULL COMMENT '创建时间',
  PRIMARY KEY (`id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COMMENT='深度调用限制规则表';

d_api_data

CREATE TABLE `d_api_data` (
  `id` bigint(20) NOT NULL COMMENT '主键id',
  `head_version` varchar(32) DEFAULT NULL COMMENT '请求版本',
  `api_address` varchar(32) DEFAULT NULL COMMENT '客户端ip',
  `api_method` varchar(32) DEFAULT NULL COMMENT '请求方法',
  `api_body` varchar(200) DEFAULT NULL COMMENT '请求体',
  `api_params` varchar(100) DEFAULT NULL COMMENT '请求参数',
  `api_url` varchar(100) DEFAULT NULL COMMENT '请求路径',
  `create_time` datetime DEFAULT NULL COMMENT '创建时间',
  `status` int(11) DEFAULT '1' COMMENT '状态 1:未删除 0:删除(默认1)',
  `call_day_time` varchar(64) DEFAULT NULL COMMENT '按天维度记录请求时间',
  `call_hour_time` varchar(64) DEFAULT NULL COMMENT '按小时维度记录请求时间',
  `call_minute_time` varchar(64) DEFAULT NULL COMMENT '按分钟维度记录请求时间',
  `call_second_time` varchar(64) DEFAULT NULL COMMENT '按秒维度记录请求时间',
  `type` int(11) DEFAULT NULL COMMENT 'api规则生效类型 1一般规则 2深度规则',
  PRIMARY KEY (`id`),
  KEY `idx_create_time` (`create_time`) USING BTREE,
  KEY `idx_api_address` (`api_address`) USING BTREE,
  KEY `idx_api_url` (`api_url`) USING BTREE,
  KEY `idx_call_day_time` (`call_day_time`) USING BTREE,
  KEY `idx_call_hour_time` (`call_hour_time`) USING BTREE,
  KEY `idx_call_minute_time` (`call_minute_time`) USING BTREE,
  KEY `idx_call_second_time` (`call_second_time`) USING BTREE
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COMMENT='api执行表';

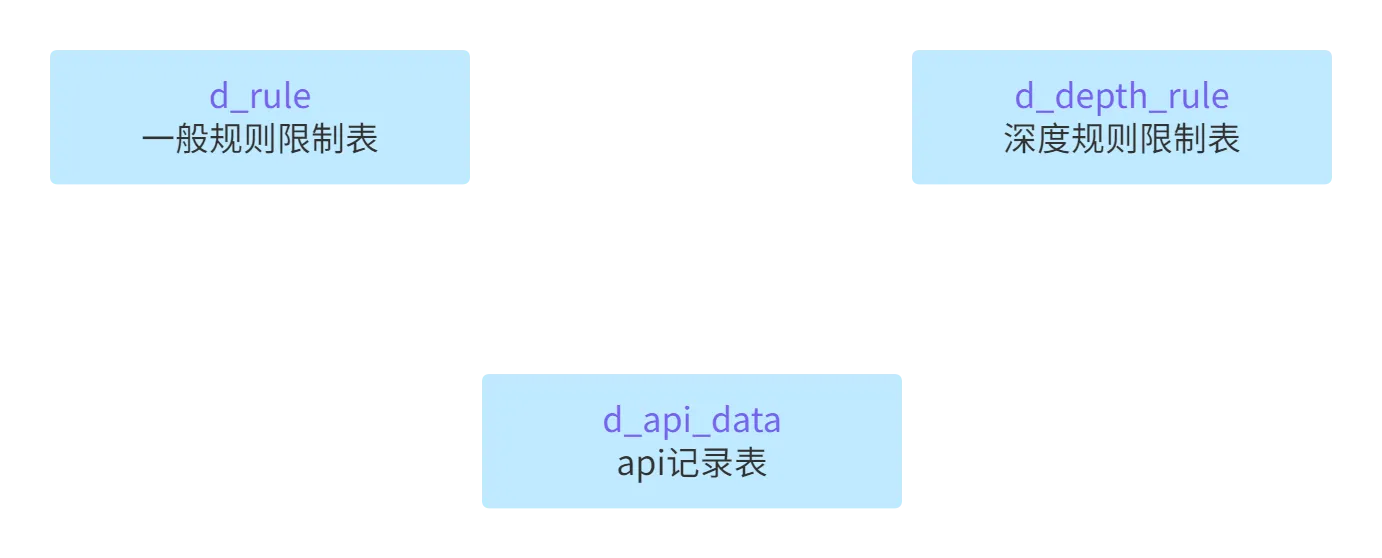

表关系

企业级项目导航：⬅️ 00-各模块吃透 | 00-数据库表关系 | ➡️ 01-为什么掌握分片原理就能很容易实现分库分表？
